您的位置:首頁 > 氣流篩

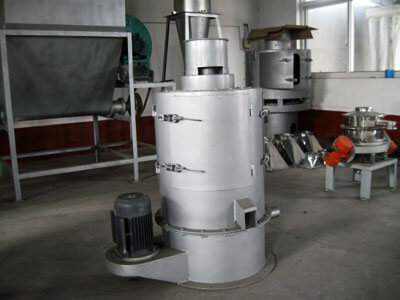

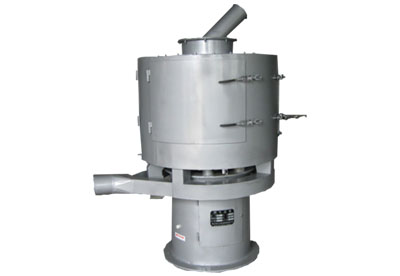

氣流篩

工作原理 產品視頻 基本結構 技術參數 客戶案例 選型技巧

氣流篩利用粉料的流動性好、質量小而輕、易飄浮等特點,將粉料充分?jǐn)U散到氣流中,粉料以單個微粒依次隨氣流透過篩網,達到對80-500目?jī)?nèi)粉料的篩分目的,廣泛應用于化工、醫藥、食品、造紙、冶金、建材、橡膠等行業。

氣流篩工作視頻

  • 篩分麥麩(配脈沖除塵器)

  • 立式氣流篩篩分橡膠粉

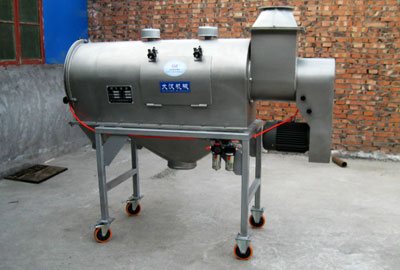

  • 臥式氣流篩篩分消石灰粉

  • 篩分煤粉

氣流篩工作原理

氣流篩擯棄了傳統的重力勢能作業原理,開辟了載流體動能做功的篩理新途徑,所篩分物料通過螺旋輸送系統與氣流混合、物化后進入網筒內,物料再通過網筒內風輪葉片時受到離心力和旋風推進,從而能使物料噴射過網,最后由細料排出口排出,而不能過網的物料沿網筒壁從粗料排出口排出。它是在密閉狀態下利用高速氣流做載體,使充分?jǐn)U散的粉料微粒以足夠大的動能向篩網噴射,達到快速分級的目的。

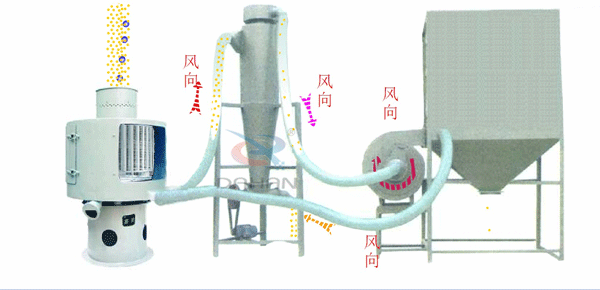

立式氣流篩動畫原理

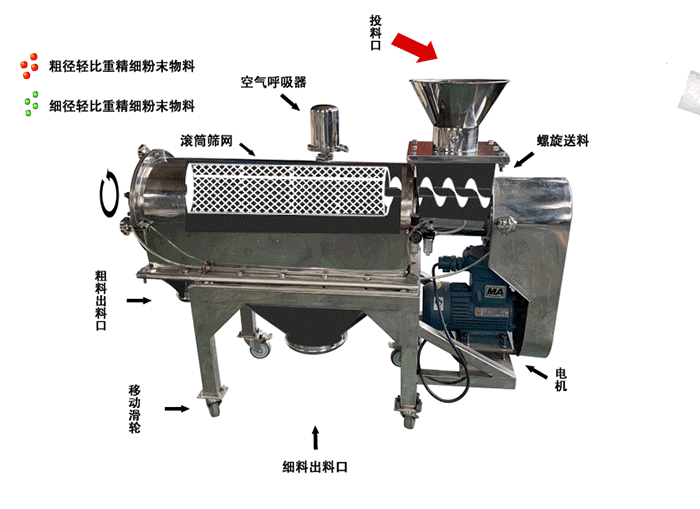

臥式氣流篩分機結構原理圖

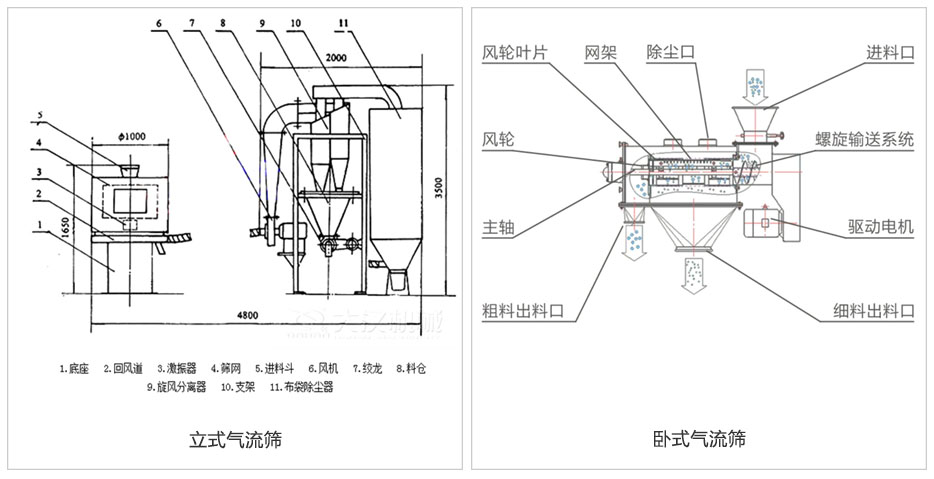

氣流篩結構圖

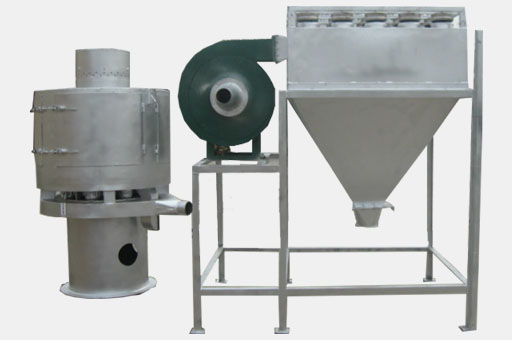

氣流篩粉機與氣固分離除塵裝置組成閉路篩分系統。

氣流篩分機結構原理圖

(1)主機是氣流篩粉機,其篩體由隔振彈簧支承于底座上,篩體的密閉外殼內裝有立式圓筒形篩網;篩網內側有圓形風輪,由裝于底座上的電動機驅動旋轉;篩體外殼的正上方裝有進料斗,下部設有排渣口和循環風道;電動機與主軸為柔性連接,主軸上下兩端軸頸上裝有空間互錯一定角度的兩個偏心塊;風輪軸下端與主軸之間為右旋螺紋聯接;風輪上端有軸承支承;軸頂端的水平轉動圓盤與進料斗下口形成進料間隙。

(2)氣固分離除塵裝置由引風機、沉降室、絞龍和除塵布袋組成,氣流篩與分離除塵裝置之間由兩條塑料波紋軟管連接。

氣流篩技術參數

項目 型號 LQS-600 LQS-1000 LQS-1600
氣流量 240-1100 300-2500 460-4900
篩網規格 80-600目任意更換
入料顆粒 40目以細
篩機功率 3 5.5 15
主軸轉速 450-145
篩機外徑 φ600 φ1000 φ1600
全高 1150 1730 2300
項目 型號 氣流量 篩網規格 入料顆粒 篩機功率
LQS-600 240-1100 80-600目任意更換 40目以細 3
LQS-1000 300-2500 80-600目任意更換 40目以細 5.5
LQS-1600 460-4900 80-600目任意更換 40目以細 15

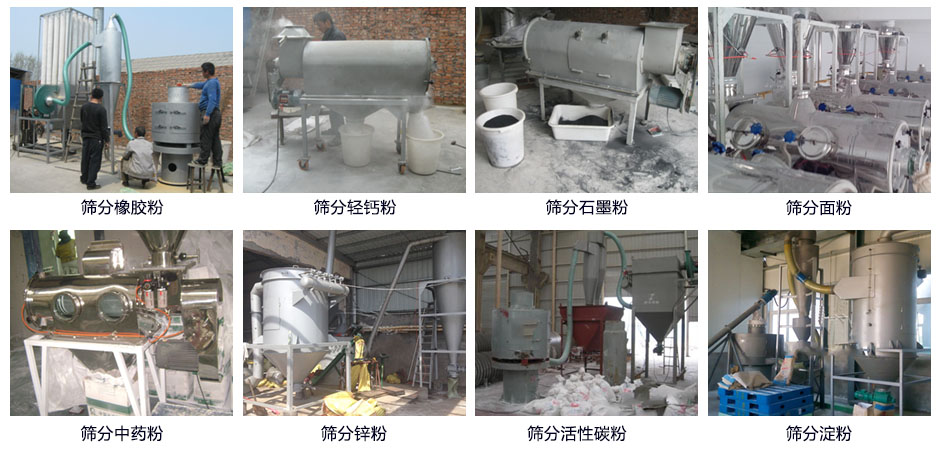

氣流篩客戶案例

客戶案例

氣流篩選型技巧

1、確定篩分物料——決定設備材質

氣流篩有Q235A碳鋼材質,有304不銹鋼材質,有316L不銹鋼材質,看你篩分的物料再?zèng)Q定您要選擇的氣流篩分機,如果您要篩分的物料是易氧化的化學用品,醫藥類或食品類的就可以選用304不銹鋼材質,也可以選用316L材質;316L主要篩分軍用產品,醫用產品較多;如果篩分物料是除以上物料類型的普通物料就可以選用Q235A碳鋼材質。

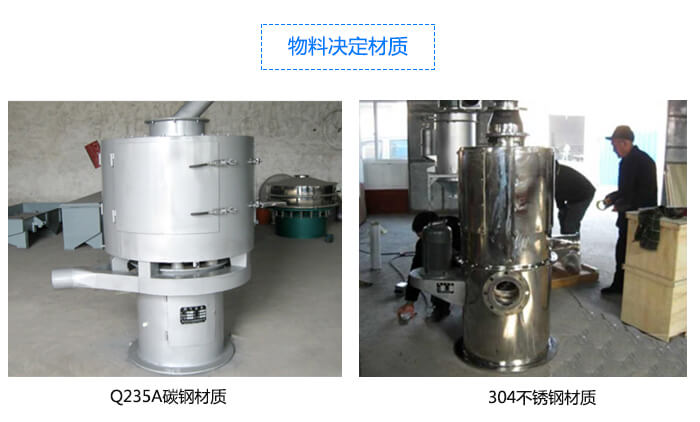

氣流篩材質分Q235A碳鋼材質,304不銹鋼材質。

2、確定篩分產量——決定設備型號

氣流篩型號LQS-600型、LQS-1000型、LQS-1600型等,不同型號對應不同的篩分產量,大產量選擇大型號的氣流篩,小產量選擇小型號的氣流篩。LQS-600型氣流篩在每小時可篩分幾千斤,LQS-1600型氣流篩也差不多可以每小時篩分3、4噸左右,當然,篩分產量的大小還是要根據物料的性質來說的,容易篩分的物料,篩分產量會比難篩分的物料大。

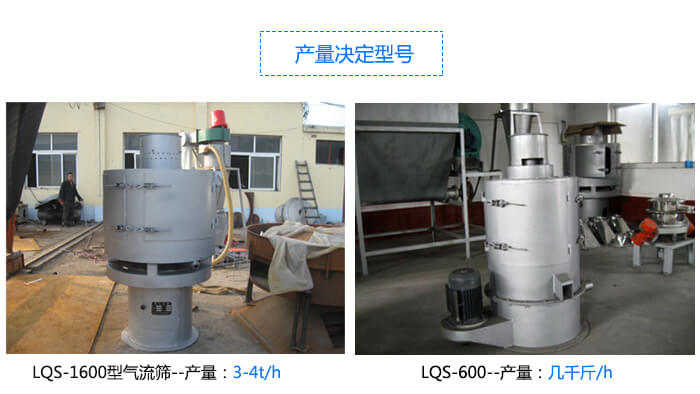

LQS-1600型氣流篩產量:3-4t/h LQS-600產量:幾千斤/h

3、生產環境——決定設計與配件的選擇

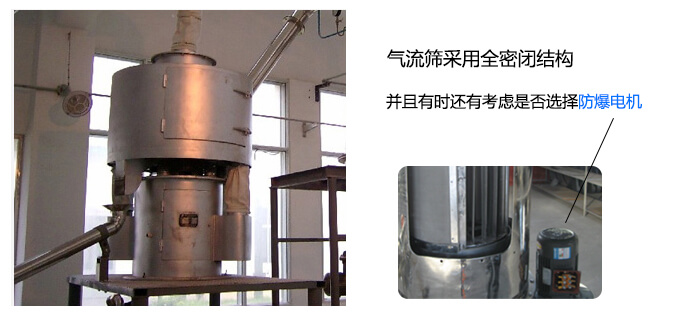

氣流篩一般是結合脈沖除塵機、風機等一系列設備配套使用,而篩分的物料一般是粉塵內居多,所以也會影響篩分的設計和配件的選擇,為了避免一些物料在空氣中溢散,氣流篩需要用全密閉結構,并且有時還有考慮是否選擇防爆型電機。

氣流篩采用全密閉結構并且有時還有考慮是否選擇防爆電機。

產品分類

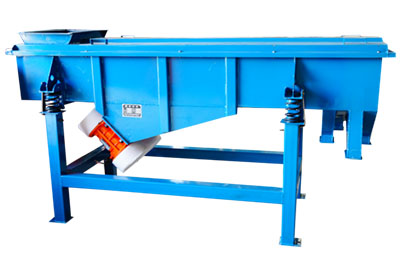

  • 直線振動篩圖片
    直線振動篩

    適用含水量小于7%的無粘性干式粉末、顆粒

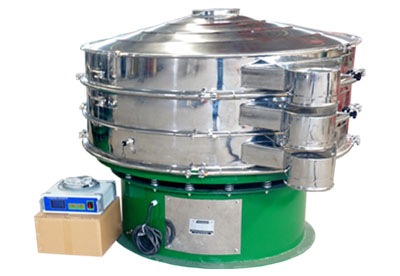

  • 超聲波振動篩圖片
    超聲波振動篩

    適合有靜電,有吸附性,輕比重的細粉物料

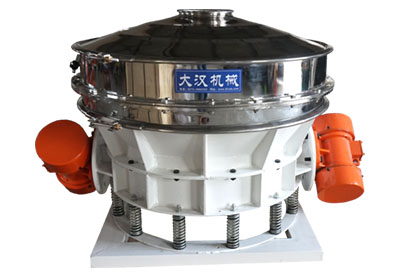

  • 旋振篩圖片
    旋振篩

    用于粉末顆粒及液體物料篩分:500目過濾:5微米

  • 氣流篩分機圖片
    氣流篩分機

    適合80-530目有網各種粉狀物料篩選分級

  • 直排篩圖片
    直排篩

    用于快速、大量的粗顆粒狀物料分級的篩分

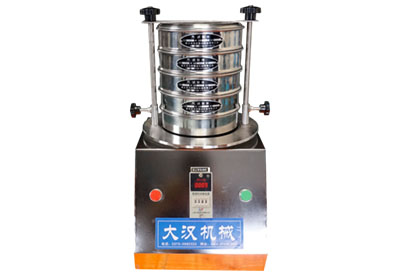

  • 試驗篩圖片
